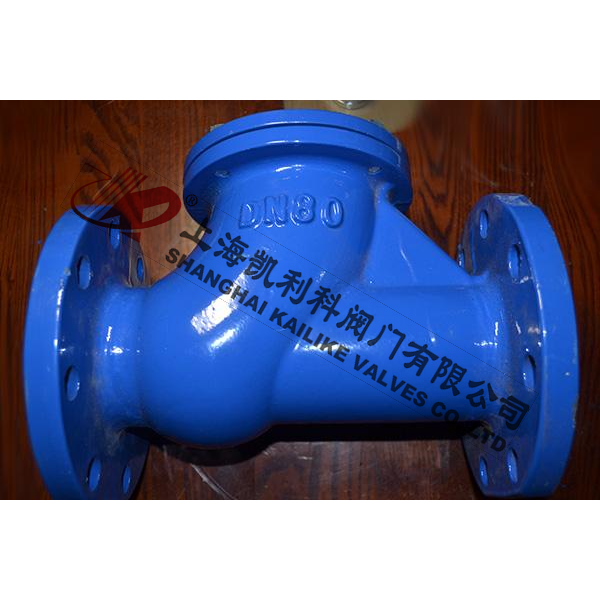

產品名稱：	滑道滾球式止回閥	產品型號：	HQ41X
公稱通徑：	DN50～DN350	結構形式：	球形
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-29ºC～+80ºC	驅動方式：	介質推動
閥體材質：	球墨鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水、熱水管網	生產廠家：	上海凱利科閥門有限公司

產品說明

HQ41X滑道滾球式止回閥采用橡膠包皮滾球?yàn)殚y瓣，在介質的作用下，可在閥體內的整體式滑道上作上下滾動從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘。閥體采用全水流通道，流量大，阻力小，水頭損失比旋啟式小 50%，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度為 0~80℃。

技術參數

公稱壓力：1.0~1.6MPa
公稱通徑：50~350mm
適用介質：水及弱腐蝕性流體
適用溫度：0~80℃
法蘭標準：GB/T 17241.6 GB/T 9113
試驗標準：GB/T 13927 API598

工作原理

HQ41X滑道滾球式止回閥采用橡膠滾動球?yàn)殚y瓣，在介質的作用下，可在閥體的整體式滑道上作上下滾動，從而打開或關閉閥門，密封性能好，消聲式關閉，不產生水錘?；罎L球式止回的閥體采用全水流通道，流量大，阻力小，水平或垂直安裝均可。

典型安裝示意圖



主要零部件材料

零件名稱	閥體	球
材料	鑄鐵、球鐵、鑄鋼	鋼體外包橡膠

外形結構圖



主要外形尺寸

DN	50	65	80	100	125	150	200	250	300	350
L	180	200	260	300	350	400	500	600	700	800
D	185	210	245	280	335	400	495	600	715	820



聲明：【HQ41X滑道滾球式止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的HQ41X滑道滾球式止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
