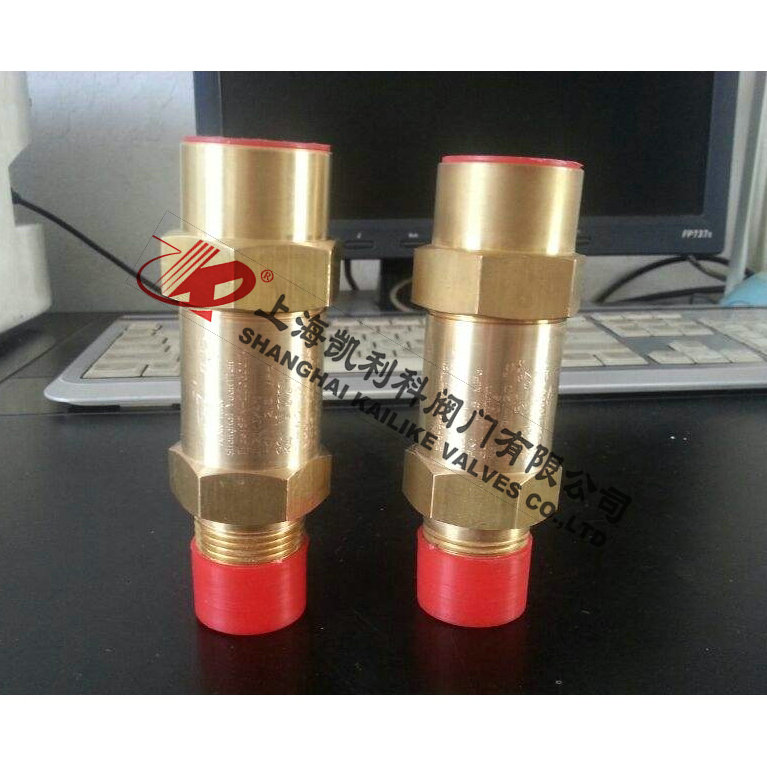

SFA22C-300T冷凍機安全閥（中央空調用安全閥）是一種結構小巧，重量輕，適用于冷凍設備主機超壓保護的安全裝置；全身采用黃銅棒材加工而成，密封采用聚四氟乙烯F4材料，密封性能高，泄露量符合ANSI標準。整定壓力等級≤4.0MPa。
| 產品名稱： | 冷凍機安全閥 | 產品型號： | SFA-22C300T |
| 公稱通徑： | DN8～DN32 | 結構形式： | 彈簧式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 外螺紋 |
| 適用溫度： | -29ºC～+180ºC | 驅動方式： | 彈簧自動起跳 |
| 閥體材質： | 黃銅 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、空氣、氣體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 口徑 mm(in) |
do (mm) |
整定壓力Psig(Mpa) | ||||
| 200（1.38） | 250（1.72） | 300（2.07） | 350（2.42） | 400（2.76） | ||
| DN8(1/4) | 6.3 | 9 | 11.5 | 13.5 | 15.5 | 18 |
| DN10(3/8) | 7.0 | 12 | 14.5 | 17 | 20 | 22.5 |
| DN15(1/2) | 7.8 | 14.5 | 18 | 21.5 | 25 | 28 |
| DN20(3/4) | 11 | 29 | 35.5 | 42.5 | 49.5 | 56 |
| DN25(1) | 18 | 77.5 | 95.5 | 114 | 132.5 | 150.5 |
| DN32(1'/4) | 26.5 | 168 | 207 | 247 | 287 | 319.5 |
| 型號 Type | SFA22C-300T |
| 公稱壓力 | 300Lbs |
| 公稱通徑 | DN8~32(1/4~1-1/4") |
| 強度試驗壓力 | 5.2MPa |
| 排放壓力 | ≤1.1倍整定壓力 |
| 密封壓力 | 0.9倍整定壓力 |
| 密封性 | 氣壓試驗2分鐘無泄漏、鹵素檢漏實驗泄漏率≤0.1盎司/年 |
| 適用溫度 | -40~105°C |
| 適用介質 | 制冷劑、油、水、氣體等 |

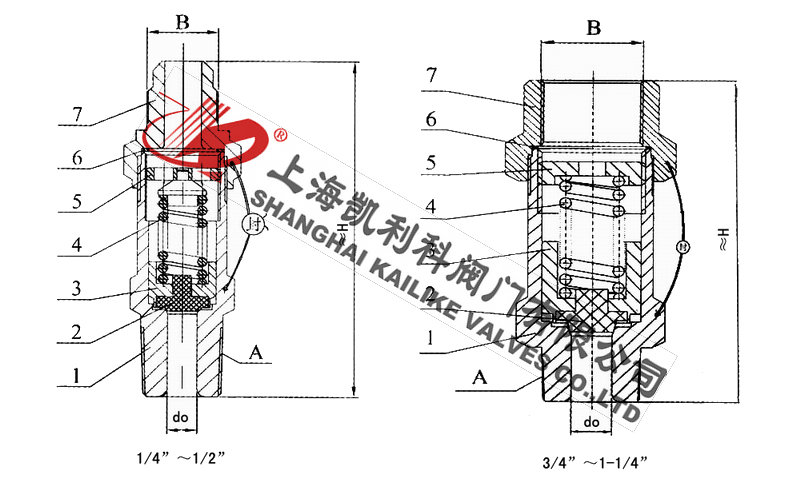

| 序號 NO. | 零件名稱 | 材料 |
| 1 | 閥體 | HPb59-1/H62 |
| 2 | 密封圈 | PTFE |
| 3 | 閥瓣 | HPb59-1/H62 |
| 4 | 彈簧 | 50CrVA |
| 5 | 調整螺母 | HPb59-1/H62 |
| 6 | 墊片 | T3 |
| 7 | 螺母 | HPb59-1/H62 |
| 口徑mm(in) | in | ≈H (mm) | |
| 進口A | 出口B | ||
| DN8(1/4) | 1/4-18MNPT | 5/8-18UNF | 80 |
| DN10(3/8) | 3/8-18MNPT | 5/8-18UNF | 90 |
| DN15(1/2) | 1/2-14MNPT | 7/8-14UNF | 95 |
| DN20(3/4) | 3/4-14MNPT | 3/4-14FNPT | 100 |
| DN25(1) | 1-11.5MNPT | 1-11.5FNPT | 120 |
| DN32(1'/4) | 1'/4-11.5MNPT | 1'/2-11.5FNPT | 175 |
聲明：【SFA22C-300T冷凍機安全閥】規(guī)格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的SFA22C-300T冷凍機安全閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
