產品名稱：	氣動池底排泥閥	產品型號：	H642X
公稱通徑：	DN100～DN400	功能作用：	池底排泥
公稱壓力：	1.0MPa～1.6MPa	連接方式：	法蘭
適用溫度：	-0ºC～+80ºC	驅動方式：	液動、氣動
閥體材質：	鑄鐵、鑄鋼	標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、污水	生產廠家：	上海凱利科閥門有限公司

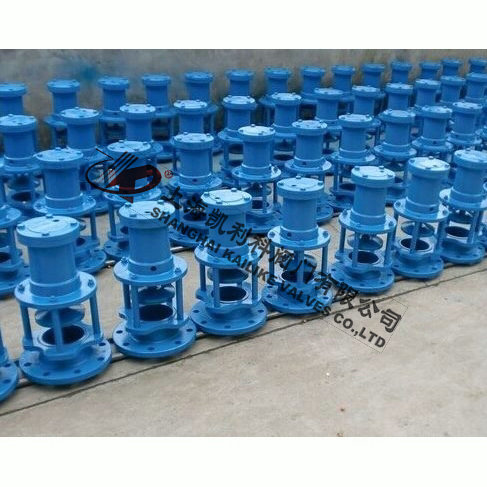

產品說明

H642X氣動池底排泥閥又名池底快開排泥閥，主要安裝于各類池子底部，作排除泥沙用。是結合國外先進技術自主開發生產，是現目前國內質量最穩定的排泥閥。還可按照用戶要求生產和加工。

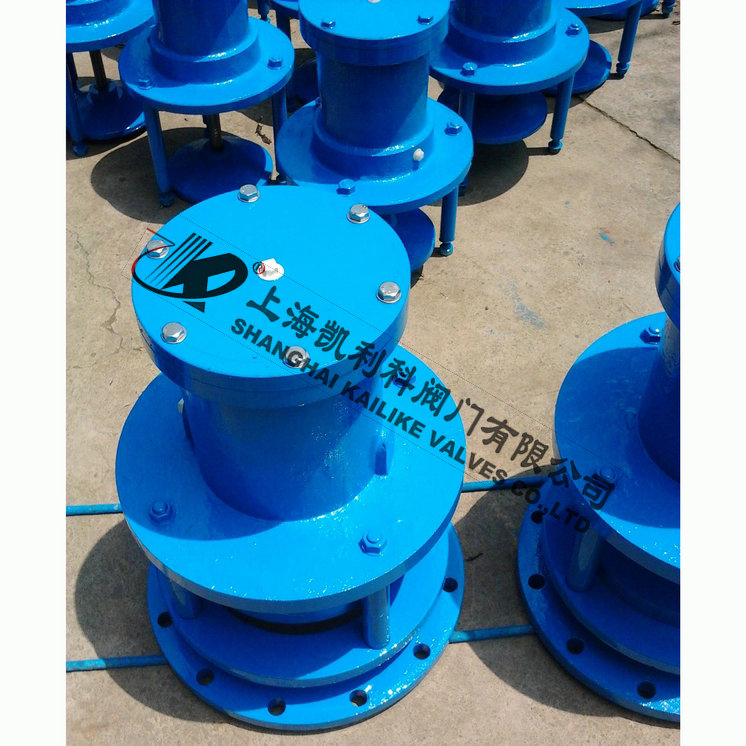

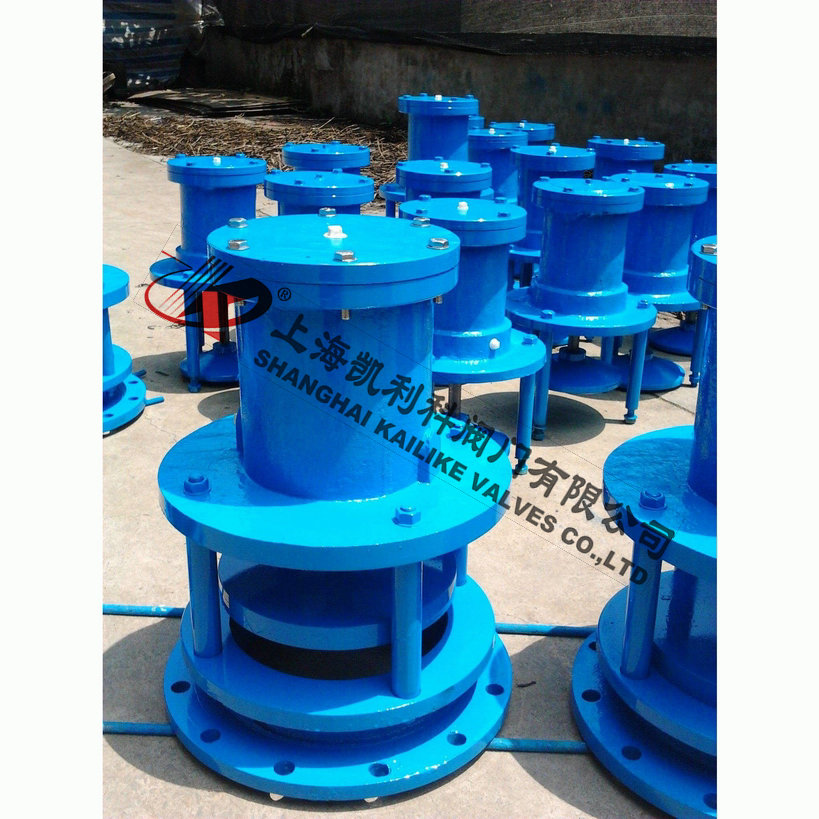

結構原理

H642X氣動池底排泥閥由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點，壽命可長達五年以上，保用期十八個月。

標準規范

設計與制造標準：GB12235-89
法蘭連接標準：GB/T17241.6-98
試驗和檢驗標準：GB13927-92
閥門材料標準：GB12226-89

技術參數

閥體部分	型號		H642X-10	H642X-16
	公稱壓力（MPa）		1.0	1.6
	試驗 壓力	密封（MPa）	1.1	1.76
		強度（MPa）	1.5	2.4
	適用介質		水
	溫度（°C）		<80
驅動部分	驅動介質		水（使用壓縮空氣，訂貨注明）
	驅動壓力（MPa）		0.3—1.0
	介質溫度（°C）		<50
控制部分 (另配)	控制器輸入電壓（V）		AC220
	電磁閥線圈電壓（V）		AC220
	電磁閥線圈功力（W）		10—15

零部件材料

零件名稱	閥座	閥瓣	閥桿	缸體	活塞板	活塞皮碗
材料牌號	HT200	HT200	不銹鋼	HT200	HT200	耐磨丁晴橡膠

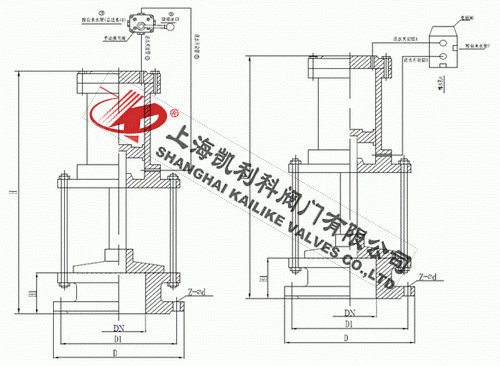

外形結構圖



主要外形尺寸

公稱通徑	D	D1	H	H1	Z-φd	進液管連接
100	215	180	450	110	8-18	1/2”
150	280	240	490	110	8-23	1/2”
200	335	295	530	110	8-23	1/2”
250	390	350	570	110	12-23	1/2”
300	440	400	610	140	12-23	3/4”
400	565	515	710	140	16-25	1”
500	670	620	810	160	20-25	1”

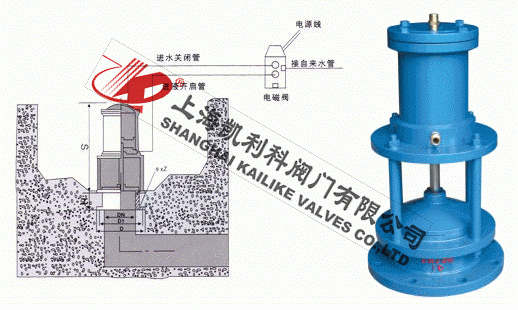

安裝示意圖



聲明：【H642X氣動池底排泥閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H642X氣動池底排泥閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
