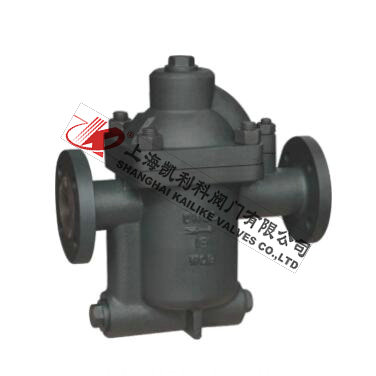

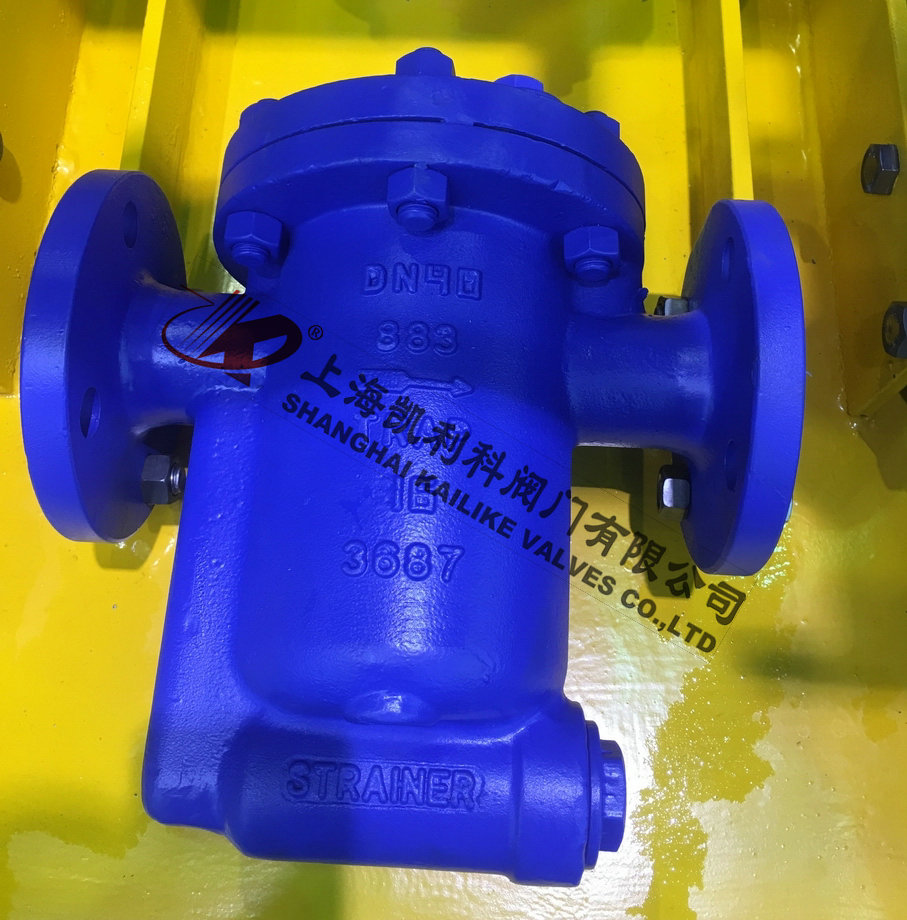

CS45H、CS15H鐘形浮子式疏水閥的開啟和關閉是根據凝結水和蒸汽的密度并來動作的，其動作準確，可靠。用于石油、化工、電力、紡織印染、醫療、醫藥等行業的各種蒸汽加熱設備、蒸汽管網和低過熱蒸汽工況。它能迅速地排除凝結水，有效地阻止蒸汽泄漏。
| 產品名稱： | 鐘形浮子式疏水閥 | 產品型號： | CS45H、CS15H |
| 公稱通徑： | DN15～DN65 | 結構形式： | 鐘形浮子式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 法蘭、內螺紋 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 自動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、蒸汽等 | 生產廠家： | 上海凱利科閥門有限公司 |

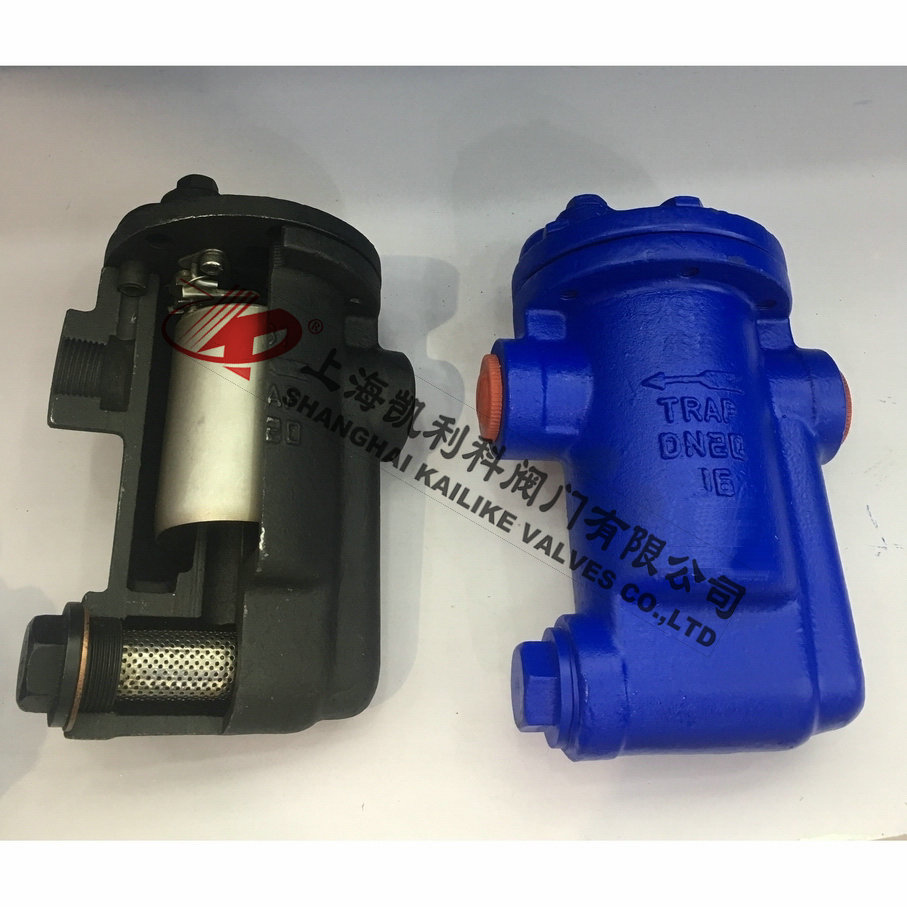

| 序號 | 名稱 | 材料 |
| 1 | 閥蓋 | WCB |
| 2 | 封圈 | 304 |
| 3 | 螺堵 | 2Cr13 |
| 4 | 吊支架 | 2Cr13 |
| 5 | 掛支架 | 2Cr13 |
| 6 | 浮筒 | H62 |
| 7 | 螺母 | H62 |
| 8 | 螺柱 | 65Mn |
| 9 | 閥體 | 304 |
| 10 | 增壓筒 | 45 |
| 11 | 濾網 | 35CrMoA |
| 12 | 濾網座 | 304+石墨 |
| 型號 | 口徑DN | L | H | h | W |
| CS45H | 15 | 170 | 166 | 94 | 102 |
| 20 | 170 | 166 | 94 | 102 | |
| 25 | 210 | 166 | 94 | 102 | |
| 32 | 230 | 290 | 160 | 142 | |
| 40 | 230 | 290 | 160 | 142 | |
| 50 | 230 | 290 | 160 | 142 | |
| 65 | 280 | 290 | 160 | 142 |
| 型號 | 口徑DN | L | H | h | W |
| CS15H | 15 | 120 | 166 | 94 | 102 |
| 20 | 120 | 166 | 94 | 102 | |
| 25 | 130 | 166 | 94 | 102 | |
| 32 | 200 | 290 | 160 | 142 | |
| 40 | 200 | 290 | 160 | 142 | |
| 50 | 200 | 290 | 160 | 142 |
| 型號 | 口徑DN | L | H | h | W |
| ER116 | 15 | 310 | 280 | 140 | 140 |
| 20 | 310 | 280 | 140 | 140 | |
| 25 | 310 | 280 | 140 | 140 | |
| 32 | 310 | 280 | 140 | 140 | |
| 40 | 310 | 295 | 145 | 147 | |
| 50 | 330 | 295 | 145 | 147 |
| 型號 | 口徑DN | L | H | h | W |
| ER105 | 15 | 200 | 280 | 140 | 140 |
| 20 | 200 | 280 | 140 | 140 | |
| 25 | 200 | 280 | 140 | 140 | |
| 32 | 200 | 280 | 140 | 140 | |
| 40 | 200 | 280 | 140 | 140 | |
| 50 | 215 | 295 | 145 | 147 |
| 型號 | 口徑DN | L | H | h | W |
| ER105F | 15 | 270 | 280 | 140 | 140 |
| 20 | 270 | 280 | 140 | 140 | |
| 25 | 270 | 280 | 140 | 140 | |
| 32 | 270 | 280 | 140 | 140 | |
| 40 | 270 | 280 | 140 | 140 | |
| 50 | 270 | 290 | 145 | 147 |
| 型號 | 口徑DN | L | H | h | W |
| ER25 | 25 | 380 | 210 | 180 | 345 |
| 32 | 380 | 210 | 180 | 345 | |
| 40 | 380 | 210 | 180 | 345 | |
| 50 | 380 | 210 | 180 | 345 |
聲明：【CS45H,CS15H鐘形浮子式疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的CS45H,CS15H鐘形浮子式疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
