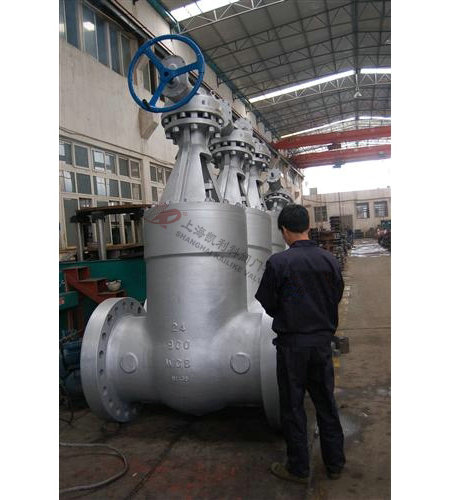

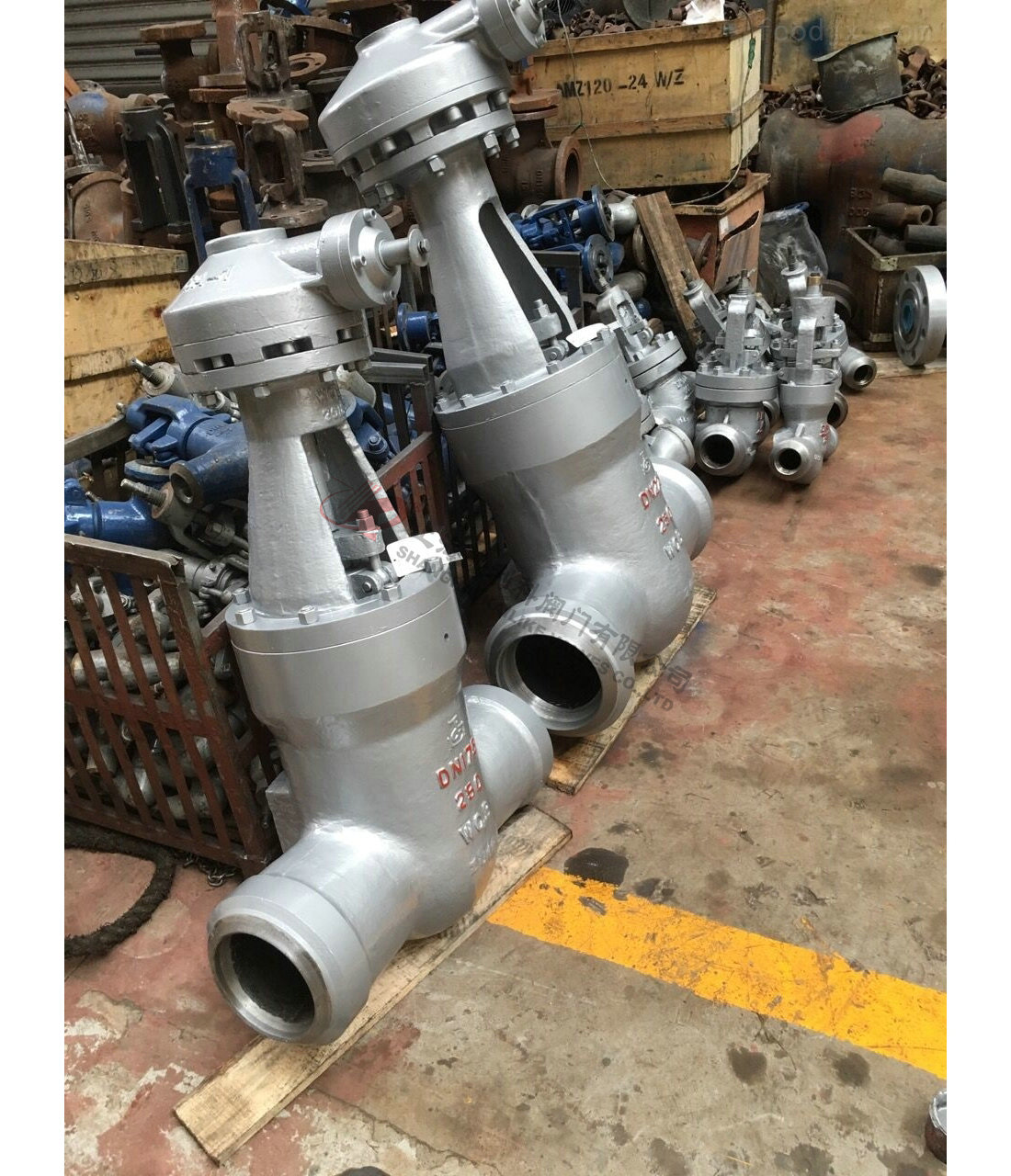

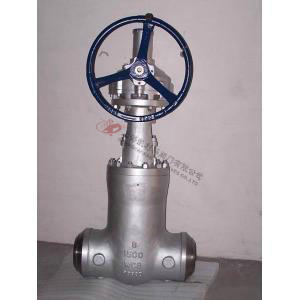

產品名稱：	電站閘閥	產品型號：	Z961Y
公稱通徑：	DN50～DN800	結構形式：	閘板式
公稱壓力：	16.0Mpa～32.0Mpa	連接方式：	焊接、法蘭
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	WCB、鑄鋼、碳鋼、不銹鋼、鉻鉬鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z961Y電站閘閥有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料，一種是低碳鋼，另一種是柔性石墨316絲（網）。密封面上層焊鉆基硬質合金，其加工后的純金屬層≥3mm，具有耐磨、耐高溫、抗腐蝕、抗擦傷、使用壽命長。支管兩端為焊接結構，焊按坡口可按標準或用戶要求制作。適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上。

結構特點

1、中部無閥蓋壓力自緊式連結
2、閘板為要楔式彈性單閘板或楔式雙閘板結構
3、閘板/閥座雙面堆焊鉆基硬質合金
4、抗高溫蠕變設計
5、閥桿采用滲氮型沉淀硬化不銹鋼
6、有手動、齒輪（傘形齒輪和正齒輪）傳動、電動

主要零件的材料說明

零件名稱	材料牌號
閥體	A216WCB	A217WC1	A217WC6	A217WC9
閘板	A216WCB	A217WC1	A217WC6	A217WC9
閥座	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
閥桿	1Cr17Ni2	1Cr17Ni2	SUH600	SUH600
			20Cr1Mo1V1A	20Cr1MoVA
閥蓋	25	15CrMoA	12Cr1MoVA	12Cr1MoVA
	WCB	WC1	WC6	WC9
填料	增強柔性石墨
支架	WCB	WCB	WCB	WCB
		WC1	WC6	WC9
密封環	S軟鋼(增強柔性石墨)		S軟鋼	F軟鋼
空桿螺母	45(ZCuZn25A16Fe3Mn3)
適用溫度	≤425℃	≤450℃	≤540℃	≤570℃

產品型號

Z962H-200 Z962H-200 Z962Y-250 Z960Y-250 Z960Y-320Z962Y-P 54 100V Z962Y-P 54 140V Z960Y-P 54 140V Z960Y-P 54 170V
注：
1 、制照與驗收技術條件按 E101 和B3595-93 的規定。
2 、閥門試驗按 JB3595-93 和 JB3595- 93 和 JB3595-93 的規定，閥門密封試驗和上密封試驗壓力按 JB3595-93 的規定。
3 、結構長度按 E101 的規定或用戶提供尺寸。
4 、焊接坡口按電力工業管理標準78DG 的規定或按用戶提供尺寸。

外形結構圖

主要外形尺寸

PN	DN	D	L	H	L1	L2
Z962H-250  Z960Y-250  Z962Y-P54100V  Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320  Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-



聲明：【Z961Y電站閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z961Y電站閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
